北斗模块

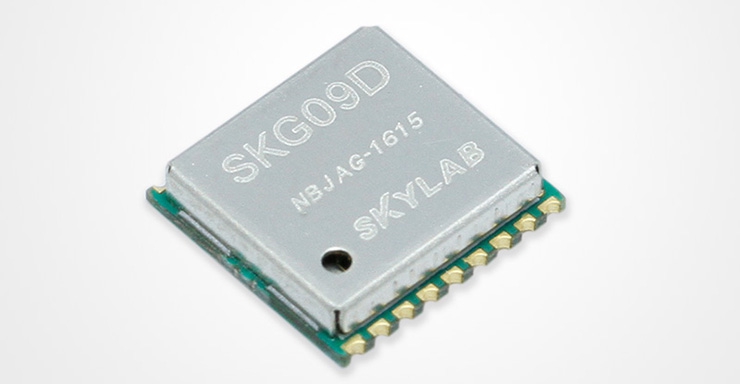

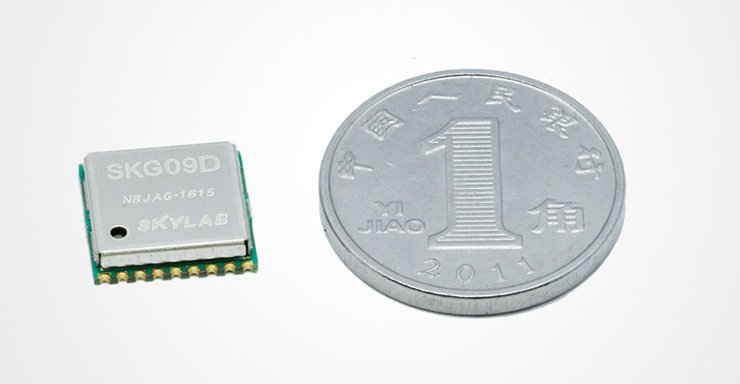

北斗模块 SKG09D
0-0
-
产品简介
SKG09D是高性能GNSS一体化解决方案模块,功能超级敏感,超低权力和小的形式因素。应用于射频信号天线的输入模块,和一个完整的串行数据信息与位置、速度和时间信息在与nmea协议或串行接口自定义协议。
它是由高性能的单芯片构成，具有高灵敏度、低功耗、小型化、其极高追踪灵敏度大大扩大了其定位的覆盖面，在普通GPS接收模块不能定位的地方，如狭窄都市天空下、密集的丛林环境。小形状系数和低功耗消费使模块容易融入便携式设备像导航仪,手机、相机和车辆导航
技术参数
性能参数
灵敏度
跟踪
-165dBm
捕获
-148dBm
TTFF（首次定位时间）
冷启动
23S（开阔天空）
温启动
2-3S
热启动
<1S
类型
22个跟踪通道，66个捕获通道
频率 GPS L1 1575.42MHz C/A码
GPS L1 1575.42MHz C/A码
BD2 B1 1561.098MHz
定位模式 单系统独立定位 多系统联合定位 定位精度
3m
CEP50 without SA
2.5m
SBAS
速度精度
0.1m/s
最大更新速率
10Hz
PPS
10ns
运行限制
高度
<18000m
速度
<515m/s
加速度
<4g
数据格式
NMEA 0183 可定制
电器指标
电源
3.0-4.2V
功耗
100mW
功能接口
2个UART端口
1个SPI
1个USB
物理特性
温度
工作温度
-40℃~85℃
储存温度
-40℃~125℃
封装
SMD
标准
符合RoHs
天线类型
支持无源、有源天线
